Uno o varios planos
Nivelás el lote con un solo plano o con varios: el que mejor se ajusta al terreno, uno a medida o un diseño con varias bisagras, es decir, quiebres de pendiente.
PTx Trimble · Software de diseño de nivelación
Software Trimble WM-Form: diseño de nivelación y drenaje
Con el relevamiento del lote, WM-Form diseña la superficie que lleva el agua adonde la necesitás moviendo la menor cantidad de tierra posible. Es el programa con el que diseñamos la nivelación antes de entrar con la pala.
Uno o varios planosDesagüesRiego por surcosCorte y rellenoVista 3D
- Distribuidor autorizadoPTx Trimble
- Servicio y equiponivelamos nosotros o te vendemos el equipo
- Soporte 24 horaspor teléfono, todos los días
- Entre Ríos y Corrientesinstalación y service
¿Qué es WM-Form y para qué sirve?
WM-Form es el programa de computadora de PTx Trimble para diseñar la nivelación de un lote. Se carga el relevamiento topográfico —hecho con FieldLevel II o con la pantalla GFX-1260— y el programa calcula la superficie nueva: hacia dónde va a correr el agua, con qué pendiente y cuánta tierra hay que cortar o rellenar en cada punto.
Según PTx Trimble, sirve para recuperar lotes que rinden menos por problemas de agua, controlando el costo del movimiento de tierra y tocando lo menos posible la capa fértil del suelo. En vez de forzar todo el lote a un solo plano, WM-Form permite diseñar con varios planos y pendientes distintas, que es lo que piden los lotes grandes o con mucho desnivel.
El diseño después se pasa a la pantalla de la cabina y la pala lo ejecuta sola. Cuando contratás nuestro servicio de nivelación, el diseño lo hacemos nosotros con WM-Form.
Qué podés diseñar con WM-Form
Las funciones que PTx Trimble detalla para su software de diseño.
Pendiente y orientación
Con la tecnología Multiplane definís la pendiente principal y la transversal, la orientación del lote y las pendientes preferidas para lotes complejos.
Desagüe hacia donde quieras
Llevás el agua en cualquier dirección o hacia un elemento lineal, como una cuneta, un canal o un drenaje que ya existe.
Riego por surcos
Diseños con pendiente variable en varias direcciones para que el agua avance pareja por los surcos.
Diseño por secciones
Dividís el lote con líneas de sección y diseñás cada parte por separado, por ejemplo entre taipas.
Variantes en 3D
Generás varias versiones del diseño y las comparás en 3D contra la topografía original antes de elegir una.
Corte y relleno
Estima cuánta tierra hay que mover y arma informes de corte y relleno, para saber de antemano el trabajo que lleva cada diseño.
Cuidar la capa fértil
Al buscar el diseño que equilibra corte y relleno, se mueve solo la tierra necesaria y se toca lo menos posible el suelo de arriba.
De la computadora a la pala
El diseño se pasa a la pantalla de la cabina —FieldLevel II o WM-FieldForm en la GFX-1260— y la pala lo ejecuta sola.
Del relevamiento a la pala
El recorrido completo de un diseño con WM-Form, según el flujo de trabajo de PTx Trimble.
Relevamiento
Se recorre el lote con la antena RTK y la pantalla —desde la camioneta— y se arma el mapa de alturas.
Diseño en WM-Form
En la computadora se diseña la superficie nueva, se comparan variantes en 3D y se calcula el corte y relleno.

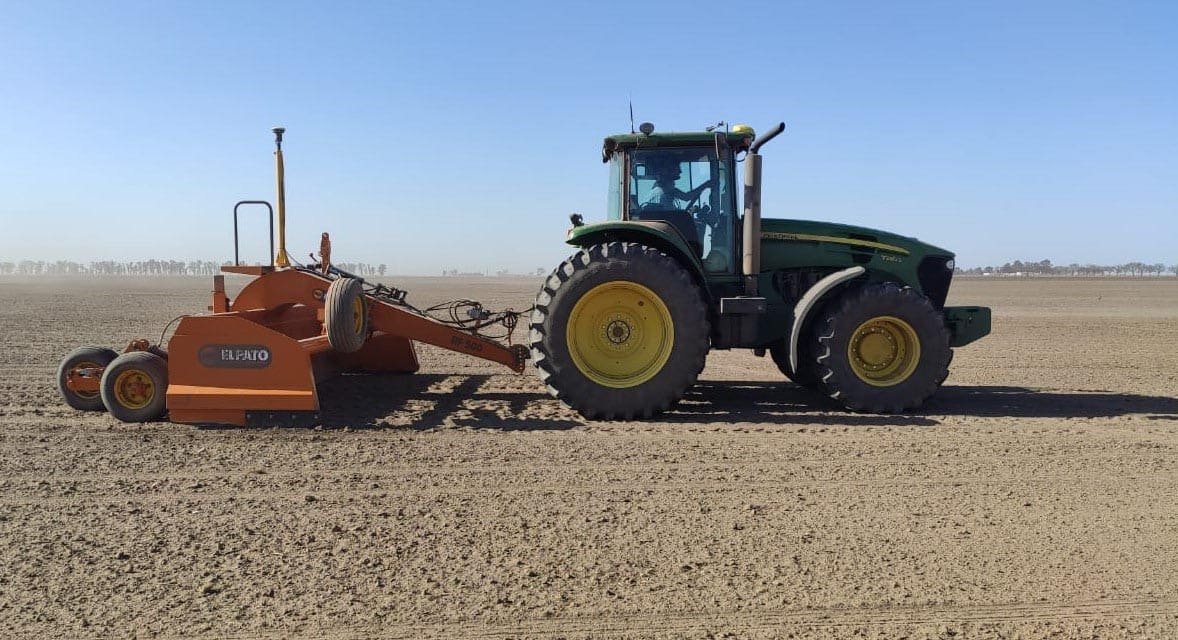

Nivelación
El diseño vuelve a la pantalla y la pala corta y rellena sola con FieldLevel II o WM-FieldForm.
Verificación
Se vuelve a relevar el lote, por ejemplo con la aplicación WM-Survey II, para confirmar que quedó como se diseñó.
Diseño en la pantalla o diseño en WM-Form
Muchos lotes se resuelven con el diseño que hace la propia pantalla. WM-Form es para cuando el lote pide más.
| Diseño en la pantalla (AutoPlane) | Diseño en WM-Form | |
|---|---|---|
| Dónde se hace | En la cabina, en el mismo campo | En la computadora |
| Planos | La superficie de mejor ajuste al lote | Uno o varios planos, a medida o con bisagras |
| Pendientes | Principal y transversal | Principal, transversal y variable en varias direcciones |
| Desagües | Según la pendiente elegida | Hacia cualquier dirección o a una cuneta, canal o drenaje |
| Comparar diseños | Visor 3D del lote | Varias variantes comparadas en 3D con la topografía original |
| Corte y relleno | Equilibrio de corte y relleno | Estimaciones e informes |
| Ideal para | Lotes simples, de un solo plano | Lotes grandes o complejos, riego por surcos y desagües |
Datos de la ficha oficial de FieldLevel II y de la página oficial de WM-Form en ptxag.com.
Por qué diseñar antes de nivelar
El movimiento de tierra es lo que más cuesta en una nivelación.
Cada metro cúbico que corta y arrastra la pala son horas de tractor y gasoil. Un diseño mal pensado puede obligar a mover mucha más tierra de la necesaria, o dejar el lote con un desnivel que el agua no respeta.
Con WM-Form el diseño se prueba en la computadora antes de entrar al lote: se comparan variantes, se ve cuánta tierra mueve cada una y se elige la que resuelve el problema de agua con el menor trabajo. En los lotes arroceros, además, el diseño permite ubicar mejor las taipas para que el agua corra sin frenarse y la maquinaria trabaje más cómoda.
Un caso real
En un lote arrocero con taipas mal ubicadas, el relevamiento mostró los puntos donde se estancaba el agua. Con el diseño en WM-Form se reubicaron las taipas, se redujo el movimiento de tierra, mejoró el tránsito del tractor y se terminó el encharcamiento. El caso completo, con los mapas, está en nuestra página de nivelación.
Nivelación con respaldo en Entre Ríos y Corrientes
Somos distribuidores autorizados de PTx Trimble y hace 15 años que trabajamos con tecnología de precisión en el campo desde nuestra base en María Grande, Entre Ríos. En nivelación hacemos las dos cosas: hacemos el servicio de nivelación con nuestro propio equipo y nuestra base RTK, y si tenés muchos lotes propios, te vendemos e instalamos el equipo para que nivelés con tu tractor y tu pala.
Trabajamos en todo Entre Ríos y Corrientes. Si comprás el equipo, lo dejamos instalado y configurado, te enseñamos el uso completo y seguimos con vos con service, repuestos y atención telefónica las 24 horas ante cualquier inconveniente. Instalamos en tractores de todas las marcas conocidas:
John DeereNew HollandPaunyZanelloy la mayoría de las marcas del mercado
Preguntas frecuentes sobre WM-Form
¿Qué es WM-Form de Trimble?
Es el programa de computadora de PTx Trimble para diseñar la nivelación de un lote a partir del relevamiento topográfico. Calcula la superficie nueva, las pendientes, los desagües y el corte y relleno, y el diseño después se pasa a la pantalla que maneja la pala.
¿Tengo que comprar WM-Form para nivelar mi lote?
No. Si contratás nuestro servicio de nivelación, el diseño lo hacemos nosotros con WM-Form. Y si tenés el equipo, los lotes simples se pueden diseñar en la misma pantalla con AutoPlane; WM-Form se usa para los diseños de varios planos.
¿Qué datos necesita el diseño?
El relevamiento topográfico del lote hecho con GPS RTK: el borde, los puntos interiores y la superficie. Lo hacemos recorriendo el lote con la antena, desde la camioneta.
¿Sirve para lotes de arroz?
Sí. Permite diseñar el lote con varios planos y por secciones, y ubicar mejor las taipas. Mirá el caso de un lote arrocero en nuestra página de nivelación.
¿Puedo ver el diseño antes de nivelar?
Sí. WM-Form genera varias variantes del diseño, las compara en 3D con la topografía original y estima el corte y relleno de cada una, así se elige el diseño antes de mover tierra.
¿En qué pantalla se carga el diseño?
En la pantalla que maneja la pala: FieldLevel II en la TMX-2050, o WM-FieldForm en la GFX-1260.
¿Sirve para diseñar desagües y riego por surcos?
Sí. Permite llevar el agua en cualquier dirección o hacia una cuneta, un canal o un drenaje existente, y armar diseños con pendiente variable en varias direcciones para riego por surcos.
¿Cuánto cuesta el diseño o la nivelación?
Depende del lote: superficie, desnivel y tipo de diseño. Pedí tu cotización por WhatsApp y contanos dónde está el campo y qué problema de agua querés resolver.
Pedí tu cotización de WM-Form
No publicamos precios porque cada lote es distinto. Contanos dónde está el campo, cuántas hectáreas querés nivelar y qué problema de agua tenés, y te pasamos la cotización del servicio o, si tenés muchos lotes propios, del equipo.
- Nivelación
- Taipas para arroz
- Drenaje
- Riego por surcos
- Relevamiento topográfico
